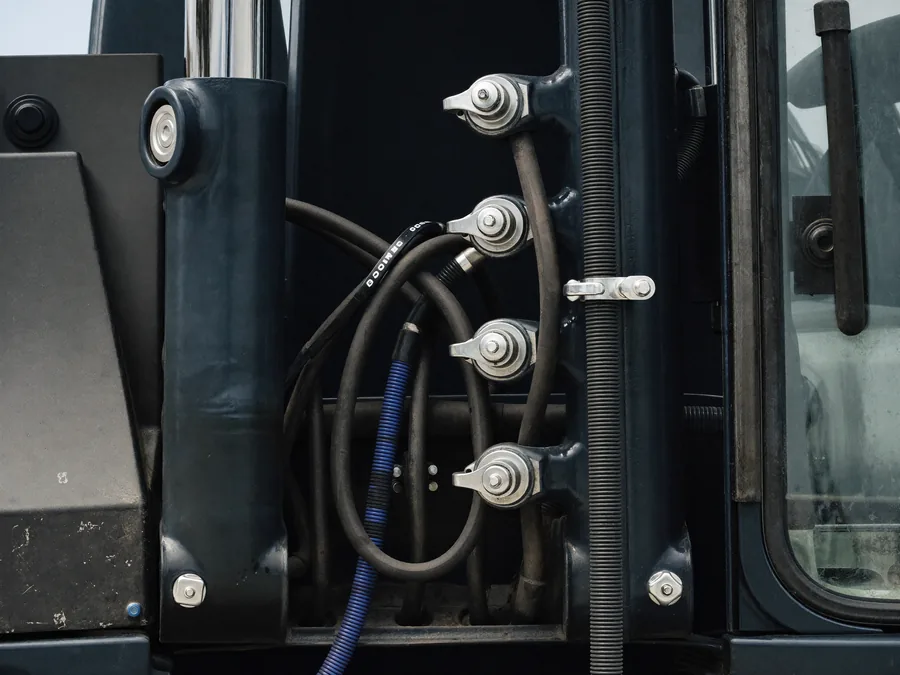

Екскаватор - це не одна машина, а платформа під десяток видів навісного обладнання. І кожне має свої вимоги до гідравлічного з'єднання. Розбираємо, що ставити під молот, що під ківш, і чому дешеве з'єднання тут коштує найдорожче.
Класична історія: підрядник купує екскаватор 8 тонн, до нього гідромолот, грейфер і швидкозмінник. Через місяць телефонує - на молоті постійно «вистрілює» з'єднання під час роботи. Поставили ISO A, бо «такі були на складі». А під гідромолот ISO A не призначений у принципі. Розберемося по порядку, щоб ви не наступили на ті ж граблі.
Чому на екскаваторі стандарт з'єднання важливіший, ніж на тракторі
На тракторі гідравліка переважно статична: підключив жатку чи обприскувач - і працюєш. На екскаваторі все інакше. Гідромолот дає тисячі ударів за хвилину, і кожен удар - це гідравлічний імпульс, що йде назад по лінії до з'єднання. Грейфер постійно стискається-розтискається. Швидкозмінник міняє обладнання по кілька разів на день.
Тому з'єднання на екскаваторі працює в трьох важких режимах одночасно: високий тиск (часто понад 350 бар), ударні навантаження та часте підключення-відключення. Жоден один тип ШРЗ не закриває всі три ідеально - тому під різне обладнання ставлять різні з'єднання.
Гідромолот - тільки різьбові ШРЗ або важкий Flat Face
Це найвимогливіше навісне обладнання. Ударні навантаження гідромолота руйнують байонетні (кулькові) замки ISO A - кульки розбивають посадкове місце, і з'єднання починає підтравлювати або зовсім розмикається під тиском. Саме це й відбувалося в історії на початку статті.
Правильне рішення - різьбові ШРЗ стандарту ISO 14541. Накидна гайка фіксує з'єднання механічно, обертанням різьби - ніяка вібрація та гідроудар не здатні його розкрутити. Робочий тиск до 700 бар із запасом перекриває потреби будь-якого гідромолота. Для молотів легшого класу допускається важкий Flat Face із надійним фіксатором, але різьба завжди надійніша.
Ківш, грейфер, ротатор - Flat Face ISO 16028
Для обладнання без ударного навантаження, але з частим підключенням, ідеальний Flat Face ISO 16028. Дві причини. Перша - плоскі торці не пропускають бруд усередину системи при кожному підключенні, а на будмайданчику бруд усюди. Друга - нульовий пролив оливи: ви не заливаєте майданчик, не втрачаєте рідину й відповідаєте екологічним нормам.
Сучасні екскаватори Caterpillar, Komatsu, Volvo, Hitachi, JCB з заводу йдуть саме на Flat Face для змінного обладнання. Цинк-нікелеве покриття витримує 720 годин у сольовому тумані - для техніки, що працює під дощем і в багнюці, це принципово.
Таблиця: яке з'єднання під яке навісне обладнання
| Навісне обладнання | Рекомендоване з'єднання | Чому |
|---|---|---|
| Гідромолот | Різьбові ШРЗ ISO 14541 | Ударні навантаження, тиск до 700 бар |
| Грейфер, ротатор | Flat Face ISO 16028 | Часте підключення, захист від бруду |
| Ківш зі швидкозмінником | Flat Face + мультиконектор | Швидка зміна, нульовий пролив |
| Бур, фреза | Flat Face або різьбові | Залежно від тиску й вібрації |
| Старе обладнання 90-х | ISO A (ISO 7241-A) | Якщо немає удару й тиск до 350 бар |
Типорозмір під клас екскаватора
Друге за частотою питання після стандарту - який DN брати. Орієнтир за класом машини й витратою рідини навісного обладнання:
| Клас екскаватора | Маса | Типовий DN |
|---|---|---|
| Міні-екскаватор | 1,5-3,5 т | DN 10 - DN 12 (1/2″) |
| Середній | 5-15 т | DN 12 - DN 20 (1/2″-3/4″) |
| Важкий | 20 т і більше | DN 20 - DN 25 (3/4″-1″) |
Це орієнтир, а не догма. Точний розмір визначає не маса машини, а витрата рідини конкретного навісного обладнання й діаметр наявних рукавів. Якщо занизити DN - з'єднання стане «вузьким горлом», обладнання втратить потужність і перегріватиметься. Якщо завищити - переплатите й ускладните монтаж.
Швидкозмінник + мультиконектор = економія годин
Якщо екскаватор оснащений гідравлічним швидкозмінником і часто міняє обладнання, окремі з'єднання - це втрата часу. Оператор глушить машину, з'єднує 4-6 шлангів вручну, перевіряє, чи не переплутав напірну й зливну лінію. 20-30 хвилин на кожну зміну.
Мультиконектор Holmbury HDB підключає всі лінії одним рухом важеля - 3-5 хвилин і нуль шансів переплутати. На об'єкті, де ківш міняють на молот по кілька разів за зміну, такий блок окупається за пару тижнів лише на економії часу оператора.
Три помилки, через які телефонують найчастіше
Перша - ставлять ISO A на гідромолот, бо «дешевше й було на складі». Результат - з'єднання живе тижні замість років. Друга - підбирають з'єднання тільки за діаметром рукава, не дивлячись на стандарт другої сторони; у підсумку Flat Face не стикується з ISO A навіть за однакового DN. Третя - економлять на покритті: звичайний цинк іржавіє за сезон, і з'єднання «прикипає».
Усі три помилки коштують дорожче, ніж початкова економія. Забруднена через дешеве з'єднання гідросистема - це ремонт розподільника чи насоса на десятки тисяч гривень.
Якщо коротко
Гідромолот - різьбові ШРЗ ISO 14541. Ківш, грейфер, швидкозмінник - Flat Face ISO 16028. Часта зміна обладнання - додайте мультиконектор. Старе обладнання без удару й тиску до 350 бар - підійде й ISO A. Розмір беріть за витратою навісного обладнання, а не «на око». А якщо сумніваєтесь - назвіть модель екскаватора й обладнання, інженер підбере з'єднання безкоштовно.
