Практичний посібник для агрономів і механізаторів: які з'єднання на якій техніці, як визначити стандарт за зовнішнім виглядом і як вирішити проблему несумісності без заміни всієї гідросистеми.
Сезон тільки почався, а вже третій дзвінок за тиждень з однаковою проблемою: купили новий трактор, виїхали в поле - і жатка не підключається. Шланги не стикуються. Причина завжди одна і та сама: різні стандарти гідравлічних з'єднань. Розберемо, чому так відбувається і що з цим робити.
Чому нові трактори перестали підходити до старого обладнання
До 2010-х більшість тракторів усього світу - від МТЗ до John Deere - мала з'єднання ISO A (ISO 7241-A): кульковий замок, допустимий мікровитік при від'єднанні. Все між собою підходило, різниця між брендами була тільки в якості, не в геометрії.
Потім великі виробники - Deere, CNH (Case/New Holland), AGCO (Fendt, Massey Ferguson) - масово перейшли на Flat Face (ISO 16028). Причина проста: агровиробники стали суворіше ставитись до чистоти - краплина оливи на зерно або на ріпак, і є проблема із сертифікацією. Flat Face при від'єднанні не дає жодного витоку.
В результаті: новий трактор John Deere 6R - Flat Face. Жатка 2005 року від того ж Deere - ISO A. Фізично несумісні, хоча один бренд.
Як визначити стандарт на своїй техніці - без документів

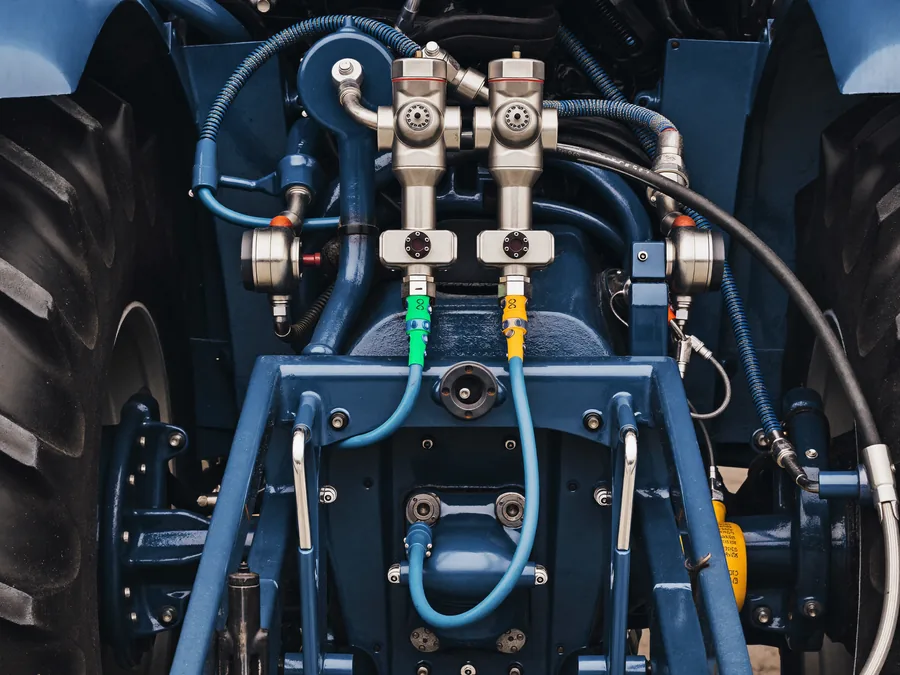

Заходьте в кабіну чи підходьте до задньої частини трактора, дивіться на гідравлічні виходи. Є два способи відрізнити стандарти візуально:
ISO A - розтруб має заглиблення з боків і в ньому видно кулькові фіксатори. Торець штуцера виступає конічно. Якщо доторкнутися - відчувається рухома центральна частина.
Flat Face - обидві частини з'єднання мають абсолютно плоскі торці. Нічого не виступає. Виглядає «заглушеним» навіть коли не підключений. Нові трактори зазвичай мають яскравіше хромоване або нікельоване покриття на Flat Face з'єднаннях.
Яка техніка - який стандарт
| Техніка / Бренд | Стандарт ШРЗ | Примітка |
|---|---|---|
| МТЗ (Білорусь), ЮМЗ, ДТ-75 | ISO A | Вся пострадянська техніка |
| John Deere до ~2010 | ISO A | Серії 5000, 6000 старих поколінь |
| John Deere після 2012 | Flat Face | Серії 6R, 7R, 8R, 9R |
| Case IH Magnum, Optum, Maxxum (нові) | Flat Face | З ~2015 повністю перейшли |
| New Holland T7, T8 | Flat Face | Нові покоління |
| Fendt 700/800/900 Vario | Flat Face | Також AGCO серії |
| Massey Ferguson 7700/8700 | Flat Face | Нові покоління |
| Жатки, плуги, сівалки українського та польського виробництва | ISO A | Більшість до цих пір |
| Навіска від Amazone, Lemken, Horsch | ISO A або Flat Face | Залежить від року і моделі |
Три варіанти вирішення несумісності
Отже, трактор - Flat Face, жатка чи плуг - ISO A. Що робити?
Варіант 1: Перехідники. Це найшвидше і найдешевше. Перехідник Flat Face (мама) ↔ ISO A (тато) встановлюється на виход трактора або на кінець шланга жатки. Мінус: є додаткова точка з'єднання, яка теоретично може протікати. На практиці, якщо перехідник нормальної якості і правильно встановлений - проблем немає. Підходить для тимчасового рішення або якщо обладнання одиничне.
Варіант 2: Замінити штуцери на навісному обладнанні. Якщо трактор один, а навіски декілька - дешевше переробити навіску під трактор. Замінюємо ISO A штуцери та розтруби на жатці на Flat Face, і більше ніколи не думаємо про несумісність. Коштує дорожче разово, але виправдовує себе, якщо технікою їздите щодня.
Варіант 3: Вибрати трактор під наявне обладнання. Якщо ще тільки вибираєте трактор і у вас весь парк навіски на ISO A - можна купити трактор з ISO A або домовитись з дилером про заміну з'єднань ще до відвантаження. Деякі дилери роблять це за окрему плату.
Скільки виходів і якого DN потрібно
Не всі знають, що DN (діаметр прохідного перерізу) напряму впливає на швидкість роботи гідравлічних циліндрів. Маленький DN - менший потік оливи - повільніше опускається або піднімається навіска. Для важкого обладнання це відчутно.
Орієнтири по обладнанню:
- Плуг (підйом-опускання): 1-2 виходи, DN12 або DN16 цілком достатньо
- Сівалка (маркери, прикочувальники): 2-4 виходи, DN12
- Жатка зернова: 4-6 виходів, DN12-DN16
- Роторний жниварка (соняшник, ріпак): 6-8 виходів, часто DN16 або DN20
- Обприскувач самохідний: 2-4 виходи, DN12
Якщо трактор має виходи одного DN, а навіска розрахована на інший - фізично вони підключаться (якщо стандарт той самий), але потік може бути обмежений. В критичних ситуаціях краще підбирати відповідний DN.
Що таке мультиконектор і коли він вигідний
Якщо ви кілька разів на день пересідаєте між різними навісками і щоразу підключаєте-відключаєте по 6-8 шлангів - є кращий спосіб. Мультиконектор - це одне з'єднання, яке підключає одразу 2, 4 або 6 гідравлічних ліній одночасно. Одним рухом. Замість того, щоб возитися з 6 окремими шлангами.
Особливо виправдано на техніці, де часто пересідають: трактор + жатка + плуг + сівалка. Встановлюєте мультиконектор на кожну навіску, і перемикання між ними займає 10 секунд замість 5 хвилин.
Кілька практичних порад з досвіду
По-перше, купуючи нову навіску - завжди питайте продавця: які стандарт і DN гідравлічних виходів. Запишіть. Порівняйте з трактором до покупки, не після.
По-друге, якщо шланги старі (тріщини, твердий шланг, підтікає ущільнення) - не намагайтесь замінити тільки з'єднання і залишити старий шланг. Краще замінити в комплекті, бо хімія з оливи деградує гуму зсередини.
По-третє, після будь-якого ремонту гідравліки перевіряйте під тиском перед виїздом у поле. Ненадійне з'єднання краще знайти в дворі, ніж у полі на півдорозі між містами.
